A175LB etiketovací stroj, 40–120 ks/min, etikety do 175 mm

A175LB automatický etiketovací stroj

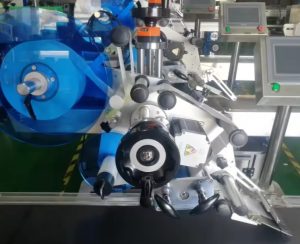

A175LB je automatický etiketovací stroj pro rovné povrchy. Výrobek se položí na pásový dopravník, stroj jej dopraví k hlavě, detekuje jej, odloupne etiketu z podkladového papíru a přitlačí ji, obsluha pouze zakládá a odebírá.

Etiketu aplikuje 40 až 120 kusů za minutu, což znamená etiketu každou půl sekundu při maximální rychlosti, a etiketu umístí s přesností ±1 mm.

A175LB se uplatní v průmyslové výrobě, balení, logistice a distribuci, kde je vyžadováno přesné umístění etiket na ploché produkty. Je vhodný pro označování krabic, tácků, rukávů i plochých průmyslových dílů v rámci stanovených rozměrů. Typické použití zahrnuje balení potravin, farmaceutik, spotřebního zboží a elektroniky, stejně jako etiketování pro skladovou evidenci a sledovatelnost v logistických centrech.

Stroj je navržen pro začlenění do výrobních linek s tokem produktů zleva doprava. Lze jej umístit mezi vstupní a výstupní dopravníky a podporuje dávkový i kontinuální provoz. Díky kompaktním rozměrům je vhodný i do prostorově omezených provozů. Pro nejlepší výsledky je nutné stabilní natočení a zarovnání produktů, což umožňují nastavitelné vodicí lišty a polohování hlavy.

Etikety mohou být 6 až 250 mm dlouhé a 20 až 175 mm široké, výrobky 40 až 250 mm dlouhé, 40 až 200 mm široké a 0,2 až 100 mm vysoké, od ploché karty po naplněnou krabici.

Pásový dopravník i hlava jsou poháněny krokovým motorem s řízením PLC, takže vzdálenost se opakuje v každém cyklu. Stroj má příkon 400 W z běžné zásuvky 110 V nebo 220 V a stojí na podlaze 1500 × 650 × 1400 mm.

A175LB automatický etiketovací stroj ve výrobě

A175LB se používá v průmyslové výrobě, balení, logistice a distribuci, kde je potřeba přesné umístění etiket na ploché produkty. Je vhodný pro krabice, tácky, rukávy a ploché průmyslové díly v rámci stanovených rozměrů produktu. Typické využití zahrnuje balení potravin, farmaceutik, spotřebního zboží a elektroniky, stejně jako etiketování pro skladovou evidenci a sledovatelnost v logistických centrech.

Stroj je navržen pro začlenění do linkových výrobních linek s tokem produktů zleva doprava. Lze jej umístit mezi vstupní a výstupní dopravníky a podporuje dávkový i kontinuální provoz. Díky kompaktním rozměrům je vhodný i tam, kde je omezený prostor.

Obsluha vkládá produkty na dopravník a po označení je odebírá. Pro nejlepší výsledky je nutné stabilní natočení a zarovnání produktů. Nastavitelné vodicí lišty a mechanismy pro polohování hlavy zajišťují přesnost a opakovatelnost při různých typech produktů. Obsluha kontroluje zásobu etiket, napnutí pásu a správné umístění etiket během provozu.

Technické parametry

A175LB etiketovací stroj na videu

▶

Co mění automatická etiketovačka

• Jeden člověk místo tří. 40 až 120 kusů za minutu je více, než zvládne člověk ručně, a stroj nezpomaluje na konci směny.
• Každá etiketa na stejném místě. ±1 mm, protože výrobek detekuje fotobuňka a etiketu posouvá krokový motor, ne ruka.
• Etikety až 175 mm široké. Široká etiketa s deklarací, čárovým kódem a adresou se aplikuje v jednom průchodu.
• Od karty po krabici. Výrobky od 0,2 do 100 mm vysoké běží na stejném stroji; hlava se nastavuje nahoru a dolů i dopředu a dozadu.
• Etiketu přitlačí válečkem. Po aplikaci etikety ji přítlačný váleček uhladí, takže nevznikají bubliny ani odchlíplé rohy.
• Běžná zásuvka. 400 W při 110 V nebo 220 V. Není potřeba stlačený vzduch ani třífázové napájení.

Vybavení

• Automatický etiketovací stroj na rovné povrchy, model AFLB175
• Rychlost etiketování 40–120 ks/min
• Přesnost etiketování ±1 mm
• Rozměr etikety 6–250 mm délka, 20–175 mm šířka
• Rozměr výrobku 40–250 × 40–200 × 0,2–100 mm
• Pohon krokovým motorem s řízením PLC
• Směr průchodu zleva doprava
• Hlava nastavitelná výškově i v ose dopředu/dozadu
• Přítlačný váleček pro uhlazení etikety
• Napájení 110 V nebo 220 V, 50–60 Hz, 400 W
• Stroj 1500 × 650 × 1400 mm, 260 kg
• Záruka 12 měsíců

Jak se etiketa aplikuje

1. Nasaďte roli etiket na podavač, veďte podkladový papír přes odlepovací hranu k navíječi a nastavte brzdu, aby pás zůstal napnutý.
2. Nastavte výšku a polohu hlavy podle výrobku a nastavte pozici etikety na panelu.
3. Pokládejte výrobky na pásový dopravník podél vodítek, jeden za druhým.

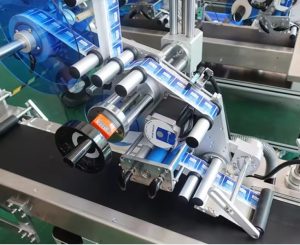

4. Fotobuňka detekuje výrobek, tažný motor odvine etiketu a odlepovací hrana ji předá výrobku.
5. Přítlačný váleček etiketu uhladí a výrobek odchází ze stroje s etiketou.

Nastavení a údržba

• Pozice etikety. Zpoždění mezi fotobuňkou a hlavou určuje, kde etiketa dopadne. Měňte v malých krocích a kontrolujte na reálném výrobku.
• Napnutí pásky. Brzda a válečky udržují podkladový papír napnutý. Volná páska způsobuje křivé nalepení etikety.
• Výška hlavy. Nastavte na výšku výrobku, aby etiketa byla přitlačena rovně, ne tažena po povrchu.
• Vodítka výrobku. Výrobek musí běžet rovnoběžně s páskou etiket. Pokud nejsou rovnoběžné, etiketa je pokaždé šikmo.
• Čištění. Odstraňte zbytky papíru, čistěte válečky a elektrický rozvaděč alkoholem nebo neutrálním čističem, čočku snímače otřete měkkým štětcem. Nikdy nepoužívejte kyselé čističe ani nic, co by mohlo poškrábat.
• Pravidelné kontroly. Vyměňte pojistku při stárnutí a ošetřete ocelové části proti korozi olejem. Stroj vyžaduje pokojovou teplotu, ne vlhko ani výpary.

Než objednáte

Cena je uvedena na této stránce. Etiketovačka se vybírá podle výrobku a etikety, proto před objednáním ověřte:

• Rozměr výrobku. 40–250 mm délka, 40–200 mm šířka a 0,2–100 mm výška, s rovným horním povrchem.
• Rozměr etikety. 6–250 mm délka a 20–175 mm šířka, na roli s podkladovým papírem.
• Výkon. 40–120 kusů za minutu, což je 2400 až 7200 za hodinu. Nechte rezervu na výměnu role.
• Prostor. 1500 × 650 × 1400 mm a 260 kg na podlaze, plus prostor pro zakládání a odebírání.
• Menší stroj. Pro stůl a pomalejší linku etiketuje T160LB 30 až 80 kusů za minutu, je 800 mm vysoký a stojí na pracovním stole.
• Doprava. Stroj cestuje v bedně, 2,37 m³ a 280 kg brutto.
