Vztyčovač kartonů FLEX BOX

Skládačka krabic FLEX BOX

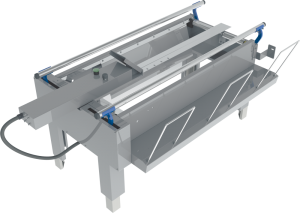

Skládačka krabic FLEX BOX složí vaše krabice a urychlí proces vytváření krabice a zrychlí balicí linku. Složí až 7 krabic za minutu. Skládačka krabic FLEX BOX je nastavitelná a lze jí použít pro různé velikosti krabic D(200-600)׊(150-480)mm×V(120-500)mm. Obsluha vloží krabici do stroje, ručně složí přední spodní klopu a zadní klopu složí tlačná deska. Krabice stiskne spínací desku a tím se pomocí vzduchových válců složí boční klopy. Obsluha vloží zboží a složí horní část krabice. Potom tlačné zařízení odešle krabici dál do uzavírací části, kde se uzavře horní a spodní část pouzdra. Tento stroj může spolupracovat se strojem na uzavírání kartonů FLEX-TAPE. Výška pracovní plochy je nastavitelná od 700 mm do 800 mm. Rozměry erektoru skříně FLEX BOX jsou 1500 × 900 × 780 mm (na stojanu) / 880 mm (na kolečkách) a váží 130kg. Používá tlak vzduchu k tlačení krabice dolů po balicí lince.

Specifikace skládačky krabic FLEX BOX:

Skládačka krabic FLEX BOX je poloautomatický stroj na tvoření krabic, kdy vyjmete prázdnou krabici z vestavěného zásobníku a ručně ji vložíte do stroje. Po instalaci se složí a drží na spodní straně pomocí dvou pneumatických ventilových překladačů. Poté můžete krabici snadno naplnit, aniž by se převrhla. Pomocí tlačítka nebo nožního pedálu je krabice vytlačena pneumaticky ze stroje do k němu připojeného stroje na uzavírání kartonů, který krabici okamžitě zalepí. Stroj má široké uplatnění v průmyslu chemických vláken, sušení tabáku, farmacie, publikování, klimatizace, domácích spotřebičů, keramiky, práce za tepla a tak dále.

Skládačka krabic FLEX BOX video:

▶

Jak funguje skládačka krabic FLEX BOX

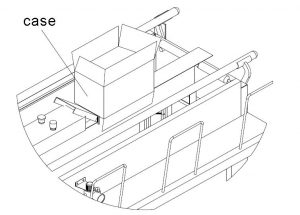

Obsluha otevře prázdnou krabici a složí přední kryt. Zadní kryt se složí z úhlu zkosení 45° zatlačením desky.

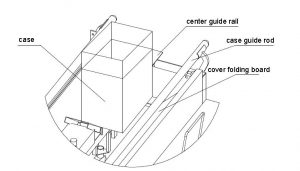

Obsluha položí dno krabice na středovou vodicí kolejnici.

Obsluha posouvá krabici ve směru šipky k pravému a levému spodnímu krytu, aby se dotkl rozvaděče ve spodní části.

Spodní válec tlačí krabici. Vodicí tyč se pohybuje dopředu ke středové vodicí liště k pouzdru svorky. Současně dva válce otáčejí pravou a levou krycí desku ze svislého směru do roviny, čímž se složí spodní pravý a levý kryt. Po dokončení složení vložte zboží do krabice (viz tabulka 3-8).

Jak ukazuje graf, obsluha složí horní kryty pouzdra a poté stiskne spínač tlačného zařízení (nebo nožní spínač). Pohon válce tlačné zařízení pro zatlačení krabice plné zboží do stroje na uzavírání kartonů, aby se pouzdro zalepilo (viz tabulka 3-9).
