Automatický páskovací stroj s dopravníkovým pásem – HIPO ULTRA-B, 220V, pro PP pásku šířky 5-6 mm, tloušťky 0,5-0,8 mm, rám – šířka 850 mm, výška 800 mm

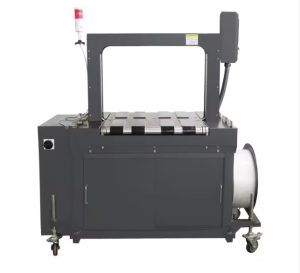

Automatický páskovací stroj HIPO ULTRA-B s dopravníkem a obloukem 850 × 800 mm

HIPO ULTRA-B je automatický páskovací stroj s vlastním dopravníkem: pás dopraví balík do oblouku, senzor spustí cyklus, stroj obepne balík PP páskovací páskou, zavaří ji pod balíkem a posune dál – až 50 pásek za minutu, bez manipulace s balíkem. Oblouk tohoto stroje je uvnitř 850 mm široký a 800 mm vysoký, vyrobený na naši objednávku; standardní oblouk výrobce je 650 × 500 mm.

Používá polypropylenovou páskovací pásku šířky 5 nebo 6 mm a tloušťky 0,5–0,8 mm – šířku určíte při objednávce – a uzavírá ji horkotaveným svarem pod balíkem. Napnutí je nastavitelné až do 30 kg, pracovní stůl je ve výšce 850 mm a balíky mohou vážit až 80 kg.

Stroj je vybaven zásobníkem pásky s vysokou kapacitou, který je umístěn na boku zařízení. Cívka pásky musí mít vnitřní průměr jádra 200–210 mm, vnější průměr 400–450 mm a šířku 175–190 mm. Pro správnou funkci je třeba v zásobníku udržovat asi 1,5násobek délky dráhy páskovací pásky, protože větší oblouk potřebuje více pásky než standardní model.

Napnutí se nastavuje na dotykové obrazovce: vyšší číslo znamená větší napnutí, proto se mění po malých krocích a po každé změně se balík zkontroluje. Teplotu ohřívače je třeba upravit, když se výrazně mění okolní teplota, a dobu chlazení podle páskovací pásky a použitého napnutí.

Stroj řídí PLC s dotykovou obrazovkou: obrazovka počítá cykly, vypisuje alarmy a drží nastavení podávání pásky, zpětného vysunutí pásky a dobu chlazení. Jsou dva režimy – automatický, kdy senzor spustí páskování každého balíku, a dopravní, kdy pás pouze přepravuje a nepáskuje.

Je určen pro balicí linky ve skladech, logistice a výrobě, které páskují kartony, krabice, noviny nebo časopisy bez obsluhy u stroje. Potřebuje běžné jednofázové napájení 220 V a příkon je 1,0 kW.

Technické parametry

Co mění dopravník na vaší balicí lince

• Nikdo nestojí u stroje. Dopravník přiveze balík, senzor spustí cyklus a páskovaný balík odjíždí po pásu.
• 50 pásek za minutu. Dostatečně rychlý pro plynulý chod linky, páska i svar jsou stejné na každém balíku.
• Vejdou se velké balíky. Oblouk 850 × 800 mm pojme mnohem větší kartony než standardní oblouk výrobce 650 × 500 mm.
• Přeprava bez páskování. V režimu dopravníku pás pouze posouvá balíky, takže stroj může zůstat v lince, když daná dávka nepotřebuje páskovací pásku.
• Nastavení jednou na obrazovce. Napnutí až 30 kg, teplota ohřívače, podávání pásky a doba chlazení se nastavují na dotykové obrazovce a opakují se u každého balíku.
• Běžné napájení. 220 V jednofázově, 1,0 kW a 6 A – není potřeba třífázové připojení.
• Dost tichý pro balírnu. Hladina hluku zůstává na nebo pod 75 dB(A).

Ovládání, svařování a bezpečnost

• PLC řízení s dotykovou obrazovkou: počítadlo cyklů, seznam alarmů a obrazovky parametrů
• Dva režimy: automatické páskování spuštěné senzorem nebo pouze dopravník
• Dopravníkový pás s páskovací hlavou nad ním
• Automatické podávání pásky a automatická detekce konce pásky
• Elektronická regulace teploty ohřívače; tavný spoj pod balíkem
• Tlačítko start, kontrolka napájení a nouzové zastavení na panelu
• Výstražné značky na nebezpečných místech a kryty na živých částech
• Velký pracovní stůl a zásobník pásky s vysokou kapacitou na boku stroje
• Oblouk vyrobený na míru: 850 × 800 mm u tohoto stroje, 650 × 500 mm jako standard výrobce
• Hladina hluku nejvýše 75 dB(A)

Jak používat páskovací stroj HIPO ULTRA-B

1. Zapněte stroj; rozsvítí se kontrolka napájení.
2. Naložte cívku PP pásky podle šipky na vnějším límci a zaveďte pásku do vstupu až k předváděcím válečkům.
3. Stiskněte ruční (krokovací) tlačítko: stroj naplní akumulační box a sám zavede pásku obloukem.
4. Počkejte, až ohřívací deska dosáhne pracovní teploty.
5. Zvolte režim: automatický, kdy senzor spustí pásku pro každý balík, nebo dopravník, kdy pás pouze přepravuje.
6. Nechte dopravníkový pás dopravit balík do středu oblouku a držte ruce mimo oblast páskování.

Nastavení, údržba a běžné závady

• Napnutí. Nastavuje se na dotykové obrazovce; vyšší číslo znamená větší napnutí, až do 30 kg. Měňte po malých krocích a kontrolujte balík.
• Teplota ohřívače a doba chlazení. Obojí se nastavuje na dotykové obrazovce. Teplotu ohřívače upravte, když se okolní teplota výrazně mění, a dobu chlazení podle páskovací pásky a použitého napnutí.
• Páska v akumulačním boxu. V zásobníku mějte asi 1,5násobek délky dráhy páskovací pásky: příliš mnoho pásky způsobí zaseknutí, příliš málo způsobí krátké zavedení. Velký oblouk potřebuje více pásky než standardní.
• Slabé spoje. Teplota ohřívače je obvykle příliš vysoká nebo nízká, nebo je ohřívací deska po dlouhém používání opotřebovaná a je třeba ji vyměnit.
• Volné pásky. Napnutí je nastaveno příliš nízko nebo je napínací váleček opotřebovaný.
• Páskovací páska se nezavádí. Zkontrolujte, že je cívka správně nasazena, že konec páskovací pásky je mezi předváděcími válečky a že zásobník obsahuje dostatek pásky; pravidelně čistěte prach z pásky z dráhy páskovací pásky.
• Údržba. Jednou týdně namažte kluzné plochy vačky a válečky olejem N68 a pravidelně kontrolujte indukční snímače. Před jakoukoli prací na stroji vypněte napájení a nechte ohřívač asi 5 minut vychladnout.

Než objednáte páskovací stroj s dopravníkem

Cena je uvedena na této stránce. Několik detailů rozhoduje, zda stroj vyhovuje vaší lince: ověřte je před poptávkou, nebo nám je pošlete a projdeme je s vámi.

• Rozměr a hmotnost balíku. Balík musí projít obloukem 850 × 800 mm; nejmenší balík je široký 80 mm a vysoký 60 mm, balíky mohou vážit až 80 kg.
• Šířka páskovací pásky. Uveďte, zda používáte 5mm nebo 6mm páskovací pásku: dráha pásky je nastavena na tuto šířku. Páska je PP, tloušťka 0,5–0,8 mm, na cívkách s jádrem 200–210 mm, vnějším průměrem 400–450 mm a šířkou 175–190 mm.
• Příkon. Jednofázové napájení 220 V, 50 Hz; stroj má příkon 1,0 kW a proud 6 A.
• Prostor a podlaha. S tímto obloukem je stroj větší než standardní model (1414 × 728 × 1738 mm), proto přesné rozměry potvrdíme v nabídce; přepravní hmotnost je asi 390 kg. Počítejte s pracovním prostorem alespoň 2000 × 1500 mm a podlahou dimenzovanou na 350 kg/m².
• Výška linky. Pracovní stůl je ve výšce 850 mm, proto naplánujte dopravníkové pásy před a za strojem ve stejné výšce.
• Potraviny, léky a korozivní zboží. Pro potraviny a léky výrobce doporučuje nerezové provedení; u korozivního zboží jako jsou mořské plody zabraňte vniknutí kapalin do páskovací hlavy.
